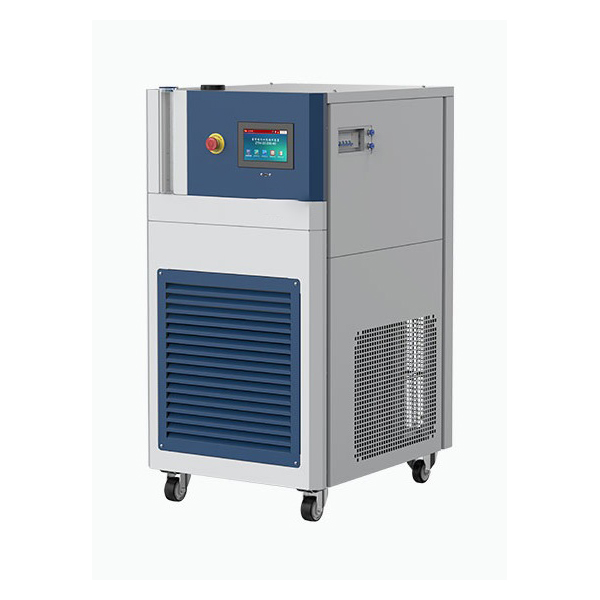

termostato de aquecimento de circulação

termostato de aquecimento de circulação com função de refrigeração

O termostato de aquecimento por circulação tem a função de refrigeração rápida e aquecimento de alta eficiência, e transporta o meio de controle de temperatura, como óleo condutor de calor ou refrigerante, para o equipamento externo através do método de circulação em circuito fechado para realizar um controle preciso da temperatura.

Descrição

Termostato de aquecimento por circulação

O termostato de aquecimento por circulação integra refrigeração, aquecimento, grupo de bombas de circulação e módulo de controle inteligente, com opções para métodos de resfriamento por ar ou água. É ideal para gerenciamento térmico de alta precisão em aplicações como controle de temperatura de caldeiras de reação, testes de novos materiais, tratamento térmico de chips e regulação de temperatura de processos industriais. Operação estável de -40 °C a +200 °C, controle de temperatura do programa PID, exportação de dados e funções de comunicação remota atendem às necessidades de produção automatizada e pesquisa científica.

Características principais

  1. Capacidade de operação em ampla faixa de temperatura:Cobre de -40 °C a +200 °C, adequado para reações de gel a baixa temperatura e craqueamento a alta temperatura.
  2. Estrutura modular altamente integrada:Integra sistemas de refrigeração, aquecimento, circulação e controle em uma unidade compacta e eficiente.
  3. Modo de refrigeração flexível:Suporta formas de condensador refrigerado a ar e refrigerado a água; os usuários selecionam com base nas condições do local.
  4. Controle por tela sensível ao toque de alta definição:Tela sensível ao toque de 7 polegadas com cores reais, operação intuitiva, exibição de curva de dados e função de registro de operação.
  5. Capacidade de controle de temperatura programável:Suporta 120 grupos de programas de controle de temperatura, cada um com 100 segmentos de temperatura, permitindo aumento e queda linear e gradiente da temperatura.
  6. Mecanismos de proteção automáticos:Proteção contra superaquecimento, sobrecorrente, sobrecarga, início retardado, alta tensão e muito mais para uma operação segura.
  7. Comunicação remota e integração:Interface RS485 compatível com MODBUS RTU, conectável a sistemas superiores (DCS, SCADA) para controle centralizado.
  8. Design do vaso de expansão:O vaso de expansão integrado e o monitoramento do nível de líquido respondem automaticamente às mudanças no volume do meio de transporte de calor, garantindo uma circulação estável.
  9. Ampla adaptação a meios de condução de calor:Suporta água, etanol, óleo de silicone e outros fluidos para diversos requisitos de aplicação.

Princípio do sistema

  1. Princípio de refrigeração:O compressor hermético com rotor rolante integrado resfria rapidamente o corpo transportador de calor por meio do condensador, estrangulamento capilar e evaporador de placas. O trocador de calor de placas é compacto e eficiente. O tipo resfriado a ar usa condensador com aletas; o resfriado a água usa trocador de calor coaxial.
  2. Princípio de aquecimento:O aquecedor elétrico especial do tipo flange para óleo térmico oferece alta densidade de potência e resposta rápida, garantindo uma distribuição uniforme da temperatura.
  3. Mecanismo de circulação e expansão:A bomba blindada adequada para altas/baixas temperaturas fornece fluxo médio contínuo. A tubulação de aço inoxidável 304 com isolamento evita perda de calor/corrosão. O vaso de expansão absorve flutuações de volume; o monitor de nível de líquido garante operação estável.
  4. Lógica de controle:O algoritmo PID ajusta a saída de temperatura em tempo real, suporta configuração de curva de temperatura, valor fixo e controle de programa. O software suporta registro de dados, exibição de curva, exportação USB e comunicação remota.

Áreas de aplicação

  1. Controle de temperatura de reações químicas e farmacêuticas:Síntese de alta precisão, cultura de cristais, controle de intermediários farmacêuticos.
  2. Desenvolvimento de novos materiais energéticos:Baterias, materiais supercondutores, testes de ciclo térmico de nanotubos de carbono.
  3. Testes de semicondutores e componentes eletrônicos:Testes rápidos de estresse térmico para chips e placas de circuito.
  4. Suporte ao controle térmico do sistema de vácuo:Trabalha com secagem a vácuo, recuperação de condensação e equipamentos relacionados.
  5. Testes de simulação aeroespacial:Teste de desempenho de componentes em ambientes com temperaturas variáveis.
  6. Experimentos universitários e de pesquisa científica:Fornece controle de temperatura de alta precisão para plataformas de pesquisa e experimentos confiáveis.
Parâmetros técnicos
termostato de aquecimento de circulação com função de refrigeração
Modelo HC10-4(W) HC10-10(W) HC10-12(W)
Intervalo de temperatura -40 °C a +200 °C
Estabilidade de temperatura ±0,5 °C
Potência total 5,7 kW 11,1 kW 18,6 kW
Potência de refrigeração a 200 °C 3 kW 6 kW 12 kW
Potência de refrigeração a 100 °C 3 kW 6 kW 8,6 kW
Potência de refrigeração a 25 °C 2,4 kW 4,5 kW 5,8 kW
Potência de refrigeração a -10 °C 1,4 kW 4,2 kW 4,5 kW
Potência de refrigeração a -20 °C 1,2 kW 3,2 kW 3,5 kW
Potência de refrigeração a -30 °C 0,85 kW 2 kW 2 kW
Potência de refrigeração a -40 °C 0,25 kW 1,1 kW 1,1 kW
Potência nominal do aquecedor 3 kW 6 kW 12 kW
Método de resfriamento resfriamento a ar ou resfriamento a água
Refrigerantes R404A
Bomba de circulação Vazão 30 L por minuto 45 L por minuto
Pressão da bomba de circulação 1 bar 1,4 bar
Tamanho da interface de circulação R3/4
Viscosidade máxima do meio de transporte de calor 30 cp
Nível de ruído 65db
Interface de comunicação USB, RS485
Classe de proteção IP20
nível de contaminação 2
Temperatura ambiente 5 °C a 35 °C
Fonte de alimentação 380 Vca, 50 Hz, trifásica
Corrente 10,5 A 20 A 33 A
Métodos de conexão elétrica Sistema trifásico de quatro fios
Dimensões externas 640L x 860P x 1270A mm 750L x 1100P x 1420A mm 750Wx1100Dx1420H mm
Peso 205 kg 330 kg 360 kg
