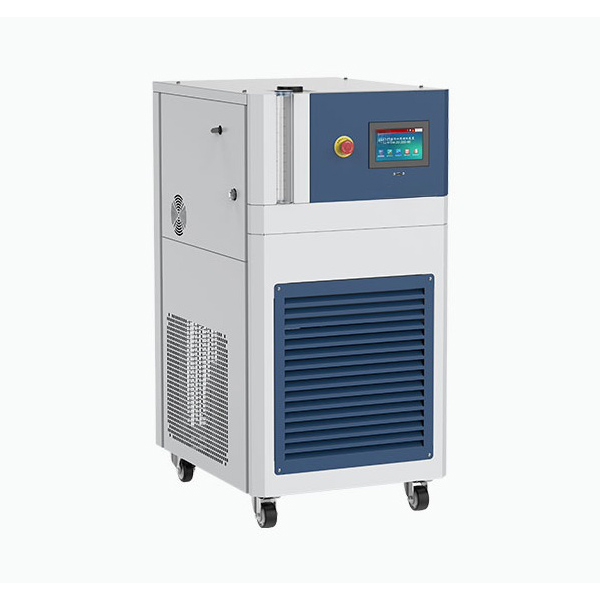

termostato de aquecimento de circulação à prova de explosão

Termostato de aquecimento de circulação à prova de explosão com refrigeração

O termostato de aquecimento por circulação à prova de explosão é um tipo de dispositivo de controle de temperatura de alta precisão adequado para locais perigosos inflamáveis e explosivos, com capacidade de ajuste bidirecional de aumento automático da temperatura e resfriamento rápido.

Descrição

Termostato de aquecimento de circulação à prova de explosão

O termostato de aquecimento por circulação à prova de explosão foi projetado para uma operação segura e estável em ambientes perigosos. Com uma estrutura de circulação totalmente fechada, componentes resistentes à pressão e à corrosão e um sistema elétrico à prova de explosão, ele garante um desempenho confiável em atmosferas com gases explosivos e suporta modos de condensação refrigerados a ar e a água.

Características

  1. Construído para ambientes perigosos:Todos os componentes elétricos, caixas de junção e sistemas operacionais estão em conformidade com as especificações à prova de explosão, garantindo uma operação segura em ambientes com gases explosivos.
  2. Ampla faixa de temperatura de operação:Opera de forma confiável de -40 °C a +200 °C, adequado para necessidades de reação alternadas entre quente e frio.
  3. Design de módulo integrado:Integra refrigeração, aquecimento, circulação e controle inteligente em um sistema compacto para funções altamente sinérgicas.
  4. Modos duplos de condensação:Resfriamento a ar para operação independente, resfriamento a água para resfriamento centralizado da fábrica, ambos economizadores de energia e eficientes.
  5. Controle inteligente preciso:Suporta controle de temperatura de valor fixo e programa de múltiplos estágios, com uma tela sensível ao toque de 7 polegadas integrada para exibição em tempo real e acompanhamento de curvas.
  6. Controle de programa poderoso:Configure até 120 grupos de programas de temperatura, cada um com 100 segmentos. Suporta aumento/queda linear de temperatura, conversão de segmento de isolamento e controle de processo complexo.
  7. Comunicação e integração robustas:Suporte aos protocolos RS485 e MODBUS RTU, permitindo acesso a sistemas DCS e PLC para monitoramento remoto.
  8. Proteção de segurança múltipla:Sobretemperatura, sobrecorrente, partida retardada, alarme de alta tensão, proteção térmica, desligamento por falha e muito mais para segurança abrangente.
  9. Circulação estável de fluidos:O monitoramento do nível de líquido e o ajuste automático do tanque de expansão mantêm a estabilidade do fluido de transferência de calor e evitam vazamentos ou refluxo.
  10. Excelente seleção de materiais:Os componentes principais utilizam aço inoxidável 304 e materiais poliméricos à prova de explosão, proporcionando resistência à corrosão, pressão e baixas e altas temperaturas.

Princípio de funcionamento

  1. Mecanismo de refrigeração:Utiliza refrigeração por compressor de rotor rolante; o refrigerante passa por compressão, condensação, estrangulamento e evaporação para absorver calor e alcançar um resfriamento rápido. As opções de condensador incluem trocadores de calor com aletas refrigerados a ar e tubos coaxiais refrigerados a água.
  2. Mecanismo de aquecimento:Aquecedor de óleo térmico do tipo flange inserido no meio de transporte de calor para aquecimento rápido e uniforme com resposta rápida, capaz de manter até 200 °C.
  3. Princípio de circulação do fluido:Bomba blindada resistente a altas/baixas temperaturas aciona o fluido de transferência de calor em um circuito fechado de alta velocidade. O vaso de expansão absorve/libera as mudanças de volume devido à expansão térmica para uma operação estável.
  4. Lógica de controle:O algoritmo PID ajusta automaticamente a potência de aquecimento/resfriamento para um controle preciso da temperatura. Suporta controle de valor fixo/programa, aumento/queda uniforme da temperatura, preservação do calor e registro de dados em tempo real. A tela sensível ao toque exibe a temperatura definida, a temperatura real, o tempo de funcionamento e o status de falha.

Cenários de aplicação típicos

  1. Área petroquímica:Síntese, purificação, processos catalíticos que requerem controle da temperatura de reação para manuseio de materiais perigosos.
  2. Reações farmacêuticas e biológicas:Síntese de matéria-prima, fermentação, cristalização com requisitos à prova de explosão da oficina GMP.
  3. Indústria de novas energias:Teste de envelhecimento de baterias, pesquisa de materiais supercondutores, resfriamento de células de combustível com controle de temperatura à prova de explosão.
  4. Indústria de tintas, corantes e tintas:Controle de temperatura do reator ou coleta de condensação em ambientes com solventes orgânicos.
  5. Pesquisa científica/laboratórios universitários:Sistemas de reação experimental envolvendo reagentes combustíveis, garantindo a segurança do pessoal.
  6. Sistemas de produção/armazenamento de hidrogênio:Controle de temperatura de equipamentos relacionados ao hidrogênio para operação estável em condições de alta pressão.
Parâmetros técnicos
Termostato de aquecimento de circulação à prova de explosão com refrigeração
Modelo HC20-18(W) HC20-11(W) HC20-7(W)
Faixa de temperatura -40 °C a +200 °C
Estabilidade da temperatura ±0,5 °C
Potência total 5,7 kW 11,1 kW 18,6 kW
Potência de refrigeração a 200 °C 12 kW 6 kW 3 kW
Potência de refrigeração a 100 °C 8,6 kW 6 kW 3 kW
Potência de refrigeração a 25 °C 5,8 kW 4,5 kW 2,4 kW
Potência de refrigeração a -10 °C 4,5 kW 4,2 kW 1,4 kW
Potência de refrigeração a -20 °C 3,5 kW 3,2 kW 1,2 kW
Potência de refrigeração a -30 °C 2 kW 2 kW 0,85 kW
Potência de refrigeração a -40 °C 1,1 kW 1,1 kW 0,25 kW
Potência nominal do aquecedor 12 kW 6 kW 3 kW
Método de resfriamento resfriamento a ar ou resfriamento a água
Refrigerantes R404A
Bomba de circulação Vazão 45 L por minuto 30 L por minuto 25 L por minuto
Pressão da bomba de circulação 1,4 bar
Tamanho da interface de circulação R3/4
Viscosidade máxima do meio de transporte de calor 30 cp
Nível de ruído 68db 65db 68db
Interface de comunicação USB, RS485
classe de proteção IP20
nível de contaminação 2
Temperatura ambiente 5 °C a 35 °C
Fonte de alimentação 380 Vca, 50 Hz, trifásica
Corrente 33A 20 A 10,5 A
Métodos de conexão elétrica Sistema trifásico de quatro fios
Dimensões externas 755 L x 1300 P x 1795 A mm 655Lx1000Px1480A mm
Peso 460 kg 430 kg 270 kg
