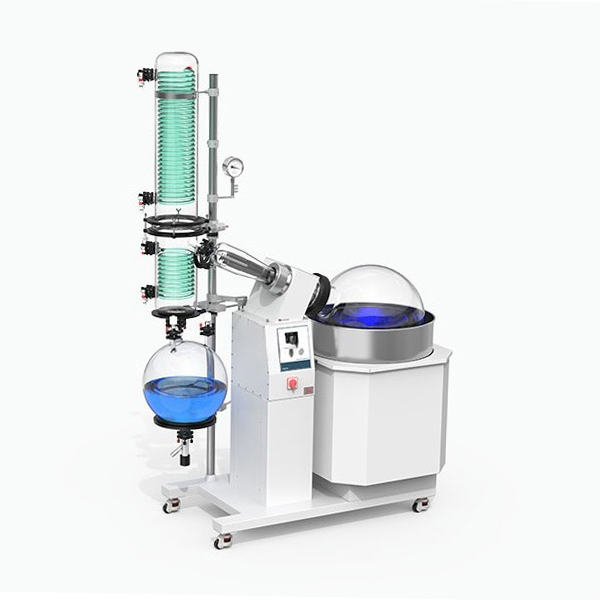

Evaporador rotativo em escala piloto à prova de explosão

Evaporador rotativo à prova de explosão em escala piloto

O evaporador rotativo à prova de explosão em escala piloto é um equipamento de precisão para recuperação, purificação e concentração de solventes orgânicos em escala piloto, projetado para ambientes de processamento de solventes voláteis inflamáveis, explosivos e tóxicos.

Descrição

Evaporador rotativo à prova de explosão em escala piloto

Principais características

  1. Vidro de alta qualidade: Todos os componentes de vidro utilizam borossilicato 3.3 — resistente a choques térmicos, corrosão, ácidos, álcalis e solventes orgânicos.
  2. Sistema de condensação duplo: estrutura de refluxo de três estágios com condensação principal e secundária — grande área de condensação para alta recuperação e perda mínima de solvente.
  3. Componentes centrais à prova de explosão: motor, aquecedor, sensores e caixa de controle são à prova de chamas (marcação Ex, grau Gb, temperatura T4, 135 °C+) — seguros para ambientes com gases explosivos.
  4. Controle intuitivo: display LCD com codificador — ajustes fáceis de temperatura e velocidade.
  5. Elevador de banho com modo duplo elétrico/manual: Detecção do nível de líquido e proteção contra queima a seco para uma operação segura e conveniente.
  6. Válvula de drenagem PTFE: sistema de descarga resistente à corrosão e não poluente.
  7. Interface de flange: Fácil de desmontar, manter e limpar.
  8. Rodízios com travão de bloqueio: livremente móveis e posicionamento estável.
  9. Vedação confiável: vedação dupla PTFE + Viton — excelente vedação, evita vazamentos de vácuo.

Princípio de funcionamento

  • Destilação por pressão reduzida: O frasco rotativo aquece e evapora o material; os solventes voláteis condensam-se rapidamente e recuperam-se para uma separação/concentração eficiente.
  • Renovação contínua da superfície: a rotação aumenta a área de evaporação, evita o superaquecimento e o transbordamento de espuma.
  • Aquecimento seguro: calor estável do banho com proteção contra nível de líquido/queima a seco.
  • Condensação em três estágios: garrafa principal, secundária e tampão garantem a condensação total do vapor e a coleta eficiente.
  • Descarga contínua: O sistema PTFE permite a remoção contínua do condensado durante a operação, maximizando a eficiência.

Áreas de aplicação

  1. Produtos químicos finos: separação/recuperação de solventes voláteis (aromáticos, cetonas, éteres).
  2. Produtos farmacêuticos: concentração de matéria-prima, produção de extratos, recuperação de solventes.
  3. Produtos naturais: extração de óleos essenciais, concentração/secagem a baixa temperatura de bioativos.
  4. Novos materiais: Polimerização, purificação de monômeros.
  5. Plataformas piloto: Ampliação/otimização sintética em laboratórios acadêmicos e industriais.
  6. Áreas perigosas: Adequado para recuperação de solventes orgânicos e ambientes com gases inflamáveis.
Parâmetros técnicos
evaporador rotativo à prova de explosão em escala piloto
Modelo R-05Ex R-10Ex R-20Ex R-50Ex
Dimensões externas 1490Lx670Px1140A mm 1690Lx730Px1800A mm 1210Lx740Px2040A mm 1995Lx920Px2230A mm
O peso inclui o vidro 118 kg 143 kg 190 kg 258 kg
Fonte de alimentação 220-240 Vca, 50 Hz, 60 Hz 380 Vca, 50 Hz, trifásica
Potência do motor rotativo 60 W 180 W 370 W
Potência total 3100 W 4800 W 4500 W 6300 W
Classe de proteção IP20
nível de contaminação 2
Faixa de velocidade 20 rpm a 140 rpm 20 rpm a 130 rpm 20 rpm a 130 rpm 20 rpm a 110 rpm
Faixa de controle da temperatura do banho ambiente +5 °C a 95 °C
Precisão nominal de ajuste ±1,5 °C
Líquido de banho Água desionizada
Vazamento da vedação do sistema ≤0,03 kPa por minuto
controle rotativo Eletrônico
Potência nominal de aquecimento 3000 W 4000 W 4500 W 6000 W
Sensores de temperatura do banho PT100, três linhas
Capacidade máxima de evaporação, água 2 L por hora 3,2 L por hora 5 L por hora 9 L por hora
Área de condensação cerca de 0,278 metros quadrados Primária 0,39, secundária 0,253 metros quadrados Primária 0,948, secundária 0,358 metros quadrados Primária 1,15, Secundária 0,4 metros quadrados
Volume da garrafa rotativa 5L 10 L 20 L 50 L
Diâmetro da garrafa rotativa Diâmetro da flange 50 mm Diâmetro da flange 125 mm
Volume do frasco coletor 3L 5 L 10 L 20 L
Diâmetro do frasco coletor Diâmetro da flange 40 mm Diâmetro da flange 50 mm Diâmetro da flange 60 mm
Método de exibição da velocidade de rotação LED
Modo de exibição da temperatura LED
Temperatura ambiente 5 °C a 35 °C
Umidade relativa do ambiente ≤70%
Tamanho da banheira diâmetro 300 mm x 170 mm diâmetro 370 mm x 220 mm diâmetro 450 mm x 260 mm diâmetro 550 mm x 320 mm
vidro 3.3 Vidro borossilicato
contato com o material 3.3 Vidro borossilicato, PTFE
tampa do banho Opcional
