Reator com filtro de vidro

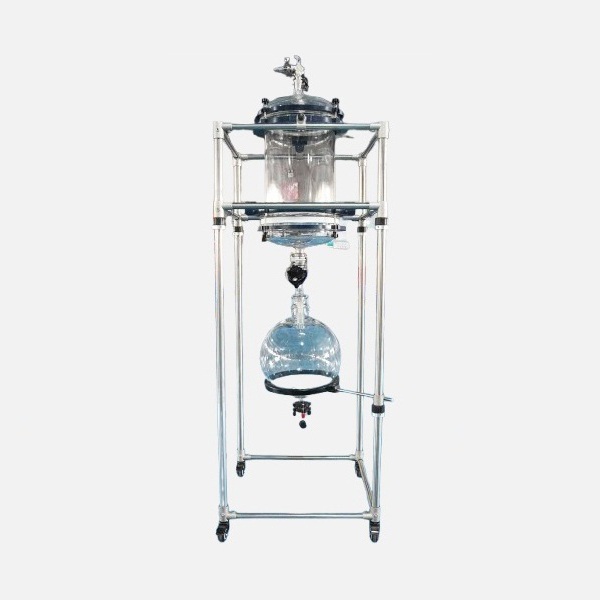

Reator com filtro de vidro e rodízios com travas para escala piloto

O reator de filtragem de vidro adota vidro borossilicato de alta transparência para fabricar o corpo do reator, combinado com um sistema de filtragem substituível, realizando uma rápida filtragem e separação após o processo de reação, o que é adequado para amplificação e otimização do processo em escala piloto.

Descrição

Reator com filtro de vidro

O reator com filtro de vidro é uma solução versátil para as indústrias química, farmacêutica, de materiais e de engenharia biológica. Fabricado em vidro borossilicato premium e aço inoxidável, ele permite reações e filtrações seguras, eficientes e visualizadas em tempo real.

Principais características

  1. Material de alta qualidade:Corpo do reator fabricado em vidro borossilicato 3.3 para excelente resistência ao calor e a produtos químicos. Suporte em aço inoxidável SUS304 garante estabilidade e durabilidade contra meios orgânicos/inorgânicos.
  2. Variedade de placas de filtro:Configurado com placa de filtro com núcleo de areia PTFE (20–30 μm), com opções para outras especificações e materiais para atender a diferentes necessidades de separação.
  3. Operação visualizada:O corpo transparente da chaleira permite a observação em tempo real da agitação, reação e filtração para maior controle e segurança.
  4. Manutenção conveniente:A estrutura modular da placa de filtro permite desmontagem, limpeza e substituição rápidas para operações experimentais frequentes.
  5. Movimento flexível:Rodízios universais com freios facilitam a movimentação do equipamento e o posicionamento seguro durante o uso.

Princípio de funcionamento

  1. Após a reação em fase líquida ou sólido-líquida, a filtragem por gravidade é realizada através de uma placa de filtro substituível na parte inferior da caldeira.
  2. A válvula de descarga e a pressão negativa permitem que o líquido passe rapidamente pela placa de filtro, enquanto os sólidos permanecem para uma separação sólido-líquido eficaz.
  3. A placa de filtro com núcleo de areia PTFE oferece resistência química e reutilização para várias separações de meios corrosivos.

Áreas de aplicação

  1. Indústria química fina:Reações catalíticas, geração de cristais, separação de licor-mãe.
  2. Indústria farmacêutica:Síntese de medicamentos em pequena escala ou piloto, separação de impurezas.
  3. Desenvolvimento de novos materiais:Preparação e purificação de nanomateriais, MOFs, polímeros.
  4. Engenharia e pesquisa ambiental:Tratamento de amostras de água, sedimentação e separação de poluentes.
  5. Extração de produtos naturais:Filtragem de extratos vegetais, separação de resíduos sólidos.
Parâmetros técnicos
Reator com filtro de vidro e rodízios traváveis para escala piloto
Modelo TGL-20 TGL-30 TGL-50
Recipiente do filtro Capacidade 20L 30 L 50 L
Diâmetro externo do recipiente diâmetro 300 mm diâmetro 365 mm
Capacidade do frasco receptor 10 L 20 L 30 L
Material do vidro Borosilicato 3.3 de alta resistência
Material da estrutura principal e peças de conexão SUS304
Faixa de temperatura suportável do recipiente de vidro -80 °C a 200 °C
Diferença de temperatura suportável fora e dentro do recipiente ≤80 °C
Pressão de operação -0,1 mpa a 0,0 mpa
Aberturas da tampa do reator Porta de carregamento de líquido Flange 40#
Porta de vácuo 24, 29 padrão aterrado
Ventilação de exaustão 24, 29 padrão terra
Núcleo de areia Material PTFE
Especificação Opcional
Material da placa do filtro PTFE
Dimensões (LxPxA) 650 x 650 x 1300 mm 650 x 650 x 1600 mm 650 x 650 x 1800 mm
