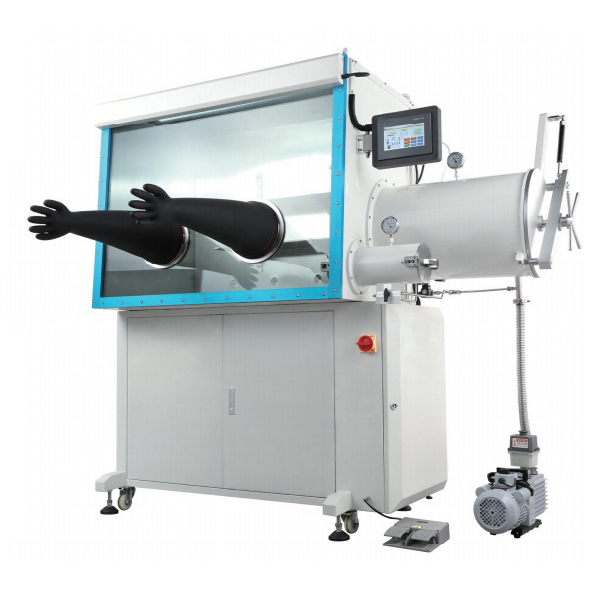

Caixa de luvas para gás com sistema de purificação por recirculação

Série de caixas de luvas para inserção de gás

As caixas de luvas com inserção de gás são preenchidas com gases inertes através de um avançado sistema de purificação por recirculação e sistema de controle, capaz de fornecer uma atmosfera de alta pureza que pode atender a aplicações de limpeza específicas com menos de ou igual a 1 ppm de oxigênio e água em um ambiente inerte. A caixa de luvas com inserção de gás pode manter a pureza da atmosfera interna para garantir a precisão e a segurança do experimento, amplamente utilizada em química, ciência dos materiais, biotecnologia e outros campos.

Princípio de funcionamento

1. O gás de trabalho na caixa entre a caixa e a coluna de purificação (adsorvedor de água-oxigênio), sob o controle e monitoramento do PLC, através da tubulação e do ventilador de circulação para circulação fechada.
2. Quando o gás de trabalho passa pela coluna de purificação, a água e o oxigênio são adsorvidos e, em seguida, retornam à caixa. Com o tempo do ciclo, o teor de água e oxigênio no gás de trabalho na caixa será gradualmente reduzido e, finalmente, atingirá a meta de menos ou igual a 1 ppm.
3. A coluna de purificação, após um determinado período de tempo após o ciclo, atingirá a saturação de adsorção, podendo ser regenerada e reutilizada.

Sistema de purificação do processo de absorção de água por peneira molecular

1. Circulação de gás:O gás na caixa é bombeado para a coluna de purificação.
2. Estágio de adsorção:O gás passa pelo leito da peneira molecular, a água é adsorvida seletivamente e o gás seco retorna à caixa.
3. Fase de regeneração após a saturação:A regeneração da peneira molecular é realizada por aquecimento e vácuo, duas colunas de purificação, uma coluna de adsorção, a outra coluna de regeneração, o trabalho contínuo pode ser realizado.

Processo de absorção e regeneração de oxigênio do catalisador de cobre

1. Fase de absorção de oxigênio:O metal cobre reage com o oxigênio para produzir óxido de cobre.
2. Fase de regeneração:Quando o catalisador de cobre está saturado, ele pode ser aquecido ou passado para o gás de regeneração, reduzindo o óxido de cobre a cobre. A regeneração do catalisador de cobre pode ser reutilizada para absorver oxigênio, formando um ciclo.

Composição da caixa de luvas para inserção de gás

• Analisador de água:Faixa de medição de 0 a 1000 ppm, modelo EA2-TX, através do programa de limpeza e regeneração para restaurar o estado inicial, a fim de evitar o problema de poluição que é descartado.
• Analisador de oxigênio:Faixa de medição de 0 a 1000 ppm, modelo senztx-110. O sensor zro2 é usado para evitar o problema da vida útil curta da célula de combustível, que não pode ser exposta ao ar.
• Bomba de vácuo:Velocidade de bombeamento de 12 metros cúbicos por hora, 14,4 metros cúbicos por hora, 16 metros cúbicos por hora.

Caixa de luvas para inserção de gás Equipamento opcional

• Refrigerador:Sistema de controle independente, integrado no painel lateral da caixa. Corpo principal em aço inoxidável 304, temperatura opcional de 0 a -30 °C ou 0 a -80 °C.
• Cabine de aquecimento:Sistema de aquecimento com configuração de cabine de transição grande, temperatura de 0 a 200 °C, controle de temperatura ± 1 °C.
• Configuração multifuncional:Armadilha de frio integrada, placa de aquecimento ou agitador magnético, etc.
