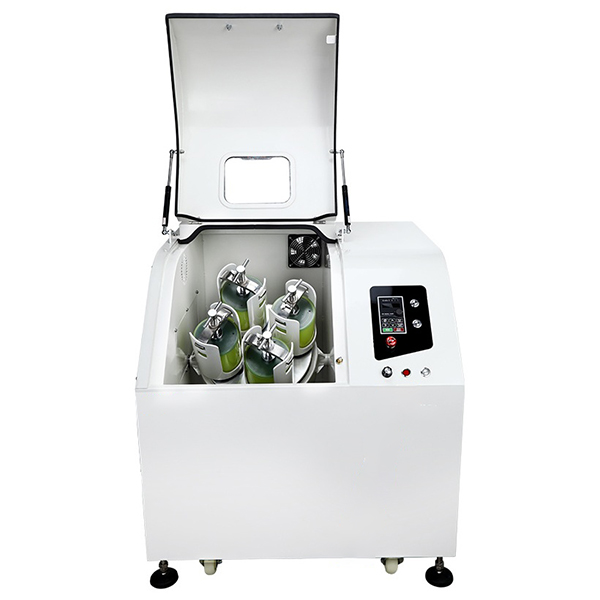

moinho de bolas planetário com jarros de moagem girando 360 graus

Moinho de bolas planetário

Este moinho de bolas planetário é diferente do moinho de bolas planetário vertical tradicional. Quando os jarros de moagem planetários estão em funcionamento, o disco principal planetário gira 360 graus ou qualquer ângulo ao mesmo tempo, de forma ininterrupta, o que faz com que o material participe totalmente na moagem e mistura, reduzindo o fenómeno de afundamento do material para o fundo, pelo que o material requer um tempo de moagem mais curto e mais completo.

O moinho de bolas planetário é caracterizado por função completa, alta eficiência, baixo ruído, etc. Ele pode colocar 4 jarros de moagem ao mesmo tempo e pode produzir 4 tipos de materiais de amostra de uma só vez. Esta série de moinhos de bolas pode ser equipada com tanque a vácuo para moer amostras sob vácuo. É muito adequado para tarefas de pesquisa, como em institutos de pesquisa, universidades e laboratórios corporativos, desde a fase experimental até a fase de produção, para verificar a viabilidade da produção em massa, bem como para tarefas de rotina, como mistura e homogeneização de materiais macios, duros, frágeis ou fibrosos.

A moagem úmida é usada para obter partículas de até 5 micrômetros, pois a superfície de partículas pequenas tende a ficar carregada e aglomerada, o que dificulta a moagem a seco. As partículas podem ser mantidas separadas pela adição de líquidos ou dispersantes.

Para produzir partículas ultrafinas de 100 nanômetros ou menos por moagem úmida, a moagem em nanoescala requer atrito em vez de impacto. Isso pode ser conseguido usando um grande número de pequenas esferas de moagem que têm grandes superfícies e muitos pontos de atrito. Recomenda-se que a proporção de pequenas esferas de moagem seja de 60% no jarro de moagem.

Características

1. Rotação de 360 graus do recipiente de moagem, reduzindo efetivamente o fenômeno de afundamento e moendo os materiais de maneira mais uniforme.
2. Tecnologia de vedação de óleo silenciosa: todas as engrenagens planetárias e rolamentos são vedados em uma caixa hermética, preenchida com uma certa quantidade de lubrificante antes do uso. Quando o moinho de bolas planetário está em operação, as engrenagens ficam imersas no lubrificante. Reduz o ruído da transmissão por engrenagens em mais de 50% em relação ao ruído de um moinho de bolas planetário comum, prolongando a vida útil em mais de 2 vezes.
3. Controle de conversão de frequência PLC, pode definir o tempo, a velocidade e o avanço e o retrocesso.
4. Adota um suporte de cartão tipo V para fixar o jarro de moagem, o que protege a segurança do operador.
5. Adota transmissão de engrenagem de precisão.
6. Pode colocar 2 ou 4 jarros de moagem ao mesmo tempo.
7. Pode ser moagem a seco, moagem úmida, moagem a vácuo e moagem com proteção de atmosfera a vácuo.
8. Os pés de apoio universais são sólidos, as rodas universais facilitam o deslocamento, a fixação e a movimentação, economizando trabalho.
9. Interruptor de segurança com controle inteligente, a porta só pode ser aberta quando o moinho de bolas não estiver girando. Assim, evita-se o risco de abrir a porta quando o moinho de bolas não estiver parado e o jarro de moagem for ejetado, protegendo a segurança pessoal.
10. O efeito de moagem pode atingir 0,1 mícron.
11. Com certificado CE.
12. Intervalo de tempo total: 1 a 9999 minutos.
13. Intervalo de temporização intermitente: 1 a 9999 minutos.
14. Tempo que pode funcionar continuamente: 72 horas.

Princípio de funcionamento

O jarro de moagem é montado excentricamente na roda solar do moinho de bolas planetário. A roda solar e o jarro de moagem movem-se em direções opostas na proporção de 1:2, e as bolas de moagem no jarro de moagem são submetidas a um movimento rotacional sobreposto, a chamada força de Coriolis. A diferença de velocidade entre as bolas de moagem e o jarro de moagem cria uma interação entre as forças de atrito e impacto, que libera alta energia cinética. A interação entre essas forças resulta em uma redução alta e muito eficiente do tamanho do material em moinhos de bolas planetários.

Áreas de aplicação

Amplamente utilizado em geologia, mineração, metalurgia, eletrônica, materiais de construção, cerâmica, indústria química, indústria leve, beleza, proteção ambiental e outros campos.

1. Agricultura: materiais vegetais, sementes, solo, tabaco, fibra de madeira
2. Biológico: ossos, cabelo, papel de seda cerâmica e óxidos de cerâmica de vidro, minerais argilosos, vidro, hidroxiapatita, argila chinesa, areia de quartzo, cerâmica eletrônica, cerâmica estrutural, cerâmica piezoelétrica, nanomateriais, capacitores cerâmicos redondos, MLCC, termistores (PTC, NTC), varistores ZnO, cerâmicas dielétricas, cerâmicas de alumina, cerâmicas de zircônia, fósforo, pó de óxido de zinco, pó de óxido de cobalto, ferrite Ni-Zn, ferrite Mn-Zn, produtos químicos e plásticos, fibra de carbono, catalisadores, celulose, pigmentos, tintas, plásticos, polímeros.
3. Materiais de construção: argila sabão, escória de cimento, polímeros, gesso, areia, pedra.
4. Pesquisa ambiental: misturas, detritos eletrônicos, lodo, resíduos.
5. Minerais, metalurgia e eletrônica de metais: ligas, carvão, coque, minério de ferro, óxidos metálicos, quartzo, pedras semipreciosas, escória, materiais magnéticos, cobalto de lítio, manganês de lítio, catalisadores, fósforo, pós luminescentes de longo brilho residual, pós de polimento de terras raras, pós de vidro eletrônico, células de combustível, resistores piezoelétricos de óxido de zinco e assim por diante.

Jarrões de moagem e esferas de moagem

1. O jarro de moagem adota um molde refinado ou polimento de alta precisão, as paredes internas e externas são extremamente lisas e o fundo adota o difícil design de ângulo R grande, que pode reduzir efetivamente o fenômeno de afundamento do material no processo de moagem. A boca do jarro de moagem adota um degrau de aperto mais ergonômico para evitar que a mão escorregue e tornar mais conveniente pegar e colocar o jarro de moagem.
2. Material do jarro de moagem: zircônia, óxido de silício, ágata, carboneto, aço inoxidável, aço com alto teor de cromo, nylon, poliuretano, polipropileno pp, PTFE, óxido de alumínio, etc.
3. Volume do jarro de moagem: 0,1 L, 0,25 L, 0,5 L, 1 L, 1,5 L, 2 L, 2,5 L, 3 L, 4 L, 5 L, 10 L, 15 L, 20 L, 25 L e assim por diante.
4. Material da bola de moagem: bola de zircônia, bola de aço com alto teor de cromo, bola de aço inoxidável, bola de corindo, bola de poliuretano, bola de alumina, bem como bola de ônix e bola de carboneto de tungstênio.
5. A moagem geralmente escolhe o mesmo material da bola de moagem do jarro de moagem, mas também pode ser misturada e combinada. O tamanho da bola de moagem é geralmente de 2 mm a 50 mm, sendo geralmente recomendado o uso de 3 a 4 tamanhos diferentes de bolas de moagem, de acordo com uma determinada proporção de uso misto.
