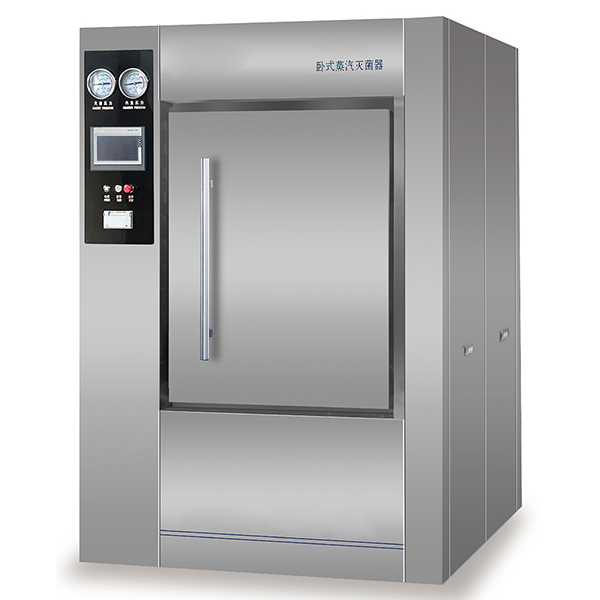

esterilizador a vapor de pressão horizontal com pré-vácuo

Fábrica de esterilizadores a vapor de pressão horizontal com pré-vácuo

O esterilizador a vapor de pressão horizontal com pré-vácuo combina a moderna tecnologia de pré-vácuo com o princípio de esterilização a vapor, amplamente utilizado na esterilização eficiente de equipamentos médicos, aparelhos de laboratório, materiais de embalagem de alimentos, etc.

Descrição
O esterilizador a vapor horizontal com pré-vácuo pode concluir rapidamente o processo de esterilização em ambiente de alta temperatura e alta pressão através do sistema de bombeamento de pré-vácuo integrado, garantindo que todos os itens sejam completamente esterilizados.

Principais características do esterilizador a vapor de pressão horizontal com pré-vácuo

  1. Design de câmara retangular horizontal: o uso de câmara retangular horizontal com barras de reforço e estrutura de revestimento aumenta efetivamente a estabilidade do equipamento, garantindo a distribuição uniforme do calor, melhorando o desempenho de isolamento e otimizando o efeito de secagem.
  2. Estrutura de porta com travamento por motor embutido do tipo dentado: a estrutura de travamento da porta adota um design do tipo dentado com motor embutido para reduzir a taxa de falhas e melhorar a segurança e a confiabilidade do equipamento. Garanta que o equipamento não vaze sob alta pressão devido à má vedação da porta.
  3. Design de porta com vedação pneumática: fornece função de vedação pneumática, suporta sistema de intertravamento de porta simples e dupla, o design de porta dupla pode evitar de forma mais eficaz o risco de a porta não fechar hermeticamente durante o processo de esterilização, garantindo a segurança dos operadores.
  4. Interface de validação do equipamento: fornece interface de validação de equipamento padrão, fácil de realizar a calibração e o teste do equipamento, para garantir que o equipamento continue a ser utilizado durante muito tempo, mantendo um desempenho eficiente e estável.
  5. Design otimizado do sistema de tubulação: tubulação de aço inoxidável SUS304, com encaixe rápido do tipo braçadeira, fácil de instalar e limpar, ao mesmo tempo em que aumenta a resistência à corrosão.
  6. Interface homem-máquina HMI e sistema de controle PLC: o equipamento é equipado com interface homem-máquina HMI avançada, combinada com tela sensível ao toque e controle PLC, fácil de operar, exibição em tempo real do status da esterilização e vários parâmetros.
  7. Valor F0 e temperatura e tempo com dupla garantia: através do controle duplo de parâmetros, o valor F0 e a temperatura e o tempo ao mesmo tempo garantem o efeito de esterilização, para garantir que cada lote do processo de esterilização possa atender aos padrões rigorosos.
  8. Registros de arquivo perfeitos: função de arquivamento automático integrada ao equipamento, capaz de registrar os dados de cada processo de esterilização, para rastreabilidade da qualidade e suporte à auditoria.
  9. Design com múltiplas proteções de segurança: uma variedade de mecanismos de segurança, como proteção contra sobrepressão, proteção contra superaquecimento, proteção contra baixo nível de água, etc., para garantir que o equipamento não sofra acidentes durante o funcionamento, garantindo a segurança do operador.
  10. Seleção de programas e uma variedade de processos de esterilização: suporte para a esterilização de tecidos, instrumentos, líquidos e outros itens diferentes, bem como teste BD, teste de retenção de pressão e outros programas especiais para atender às necessidades de diferentes indústrias.

Principais vantagens do esterilizador a vapor de pressão horizontal com pré-vácuo

  1. Desempenho de esterilização altamente eficiente e confiável: por meio da tecnologia de pré-vácuo, a eficiência da esterilização é bastante aprimorada, o que pode penetrar efetivamente na parte interna dos artigos, e mesmo os artigos com formas complexas ou tubulações podem ser completamente esterilizados.
  2. Economia de energia e proteção ambiental: a estrutura otimizada do revestimento e o design da tubulação reduzem a perda de energia e os custos operacionais. O sistema eficiente de isolamento e troca de calor torna cada processo de esterilização mais eficiente em termos energéticos.
  3. Alta segurança: o design do equipamento concentra-se na segurança do operador, com vários sistemas de proteção de segurança, como bloqueio da porta, controle eletrônico de temperatura e proteção contra sobrepressão, para garantir a estabilidade do equipamento em ambientes de alta pressão e alta temperatura.
  4. Operação conveniente: equipado com interface homem-máquina HMI, a operação da tela sensível ao toque é simples e intuitiva, a configuração de parâmetros, a seleção de programas e o processamento de relatórios podem ser concluídos por meio de uma operação simples, melhorando significativamente a eficiência do trabalho.
  5. forte rastreabilidade: sistema integrado de registro de arquivos de esterilização para garantir que os dados de cada processo de esterilização possam ser rastreados, em conformidade com os regulamentos da indústria e os requisitos de gestão da qualidade.
  6. Adaptável: com vários procedimentos de esterilização opcionais, pode ser personalizado de acordo com diferentes necessidades, para se adaptar a uma variedade de itens e necessidades da indústria.

Princípio de funcionamento

O esterilizador a vapor de pressão horizontal com pré-vácuo garante que os itens sejam completamente esterilizados por meio de uma série de processos de esterilização a vapor de alta temperatura e alta pressão com pré-vácuo. No processo de esterilização, a câmara interna é primeiro aspirada pelo sistema de pré-vácuo para remover o ar da superfície e do interior dos artigos e, em seguida, vapor saturado é introduzido para matar completamente os microrganismos usando a alta temperatura e alta pressão do vapor. Após a conclusão da esterilização, o equipamento descarrega automaticamente o vapor para resfriamento e secagem, a fim de garantir que não haja umidade residual nos artigos esterilizados. O controle duplo do valor F0 e do tempo torna o processo de esterilização mais preciso e garante a estabilidade e a confiabilidade do efeito de esterilização.

Áreas de aplicação

  1. Indústria médica: amplamente utilizado em hospitais, clínicas, salas de cirurgia e outros locais para desinfetar e esterilizar todos os tipos de equipamentos médicos, curativos, suprimentos cirúrgicos, etc., para prevenir infecções cruzadas e garantir a segurança médica.
  2. Laboratório: adequado para laboratórios biológicos, laboratórios de pesquisa científica em aparelhos de vidro, meios de cultura, suprimentos de laboratório, etc., tratamento de esterilização, para garantir a esterilidade do ambiente experimental.
  3. Indústria farmacêutica: é usado na esterilização de equipamentos farmacêuticos, materiais de embalagem farmacêutica e utensílios de laboratório para garantir a produção estéril de medicamentos e melhorar a qualidade dos medicamentos.
  4. Indústria odontológica: usado para esterilização de instrumentos e ferramentas odontológicas para prevenir infecções cruzadas e proteger a saúde dos pacientes.
  5. Indústria alimentícia: pode ser usado para esterilização de equipamentos de produção de alimentos, materiais de embalagem e outros instrumentos relacionados, para garantir a segurança alimentar, em conformidade com os padrões de higiene da indústria alimentícia.
  6. Outros campos: como esterilização de equipamentos eletrônicos, suprimentos de laboratório, etc., para fornecer uma ampla gama de aplicações de suporte.
Parâmetros técnicos
Fábrica de esterilizadores a vapor com pressão horizontal pré-vácuo
Modelo HA1-150D(S)(M) HA1-200D(S)(M) HA1-250D(S)(M) HA1-360D(S)(M) HA1-600D(S)(M) HA1-800D(S)(M) HA1-1000D(S)(M) HA1-1200D(S)(M) HA1-1500D(S)(M)
Capacidade 150 L 200 L 250 L 360 L 600 L 800L 1000L 1200L 1500L
Pressão nominal -0,1 MPa a 0,3 MPa
Pressão de trabalho 0,245 MPa
Nível de vácuo -0,086 MPa
Temperatura de projeto 150 °C
Temperatura de trabalho 105 °C a 138 °C
Uniformidade de temperatura menos de 2 °C
Pressão de abastecimento de água 0,1 MPa a 0,2 MPa
Pressão do ar comprimido 0,4 MPa a 0,7 MPa
Pressão do vapor 0,3 MPa a 0,7 MPa
Consumo de vapor ≤14 kg ≤16 kg ≤18 kg ≤25 kg ≤30 kg ≤35 kg ≤42 kg ≤50 kg ≤60 kg
Consumo de água ≤190 kg ≤190 kg ≤200 kg ≤200 kg ≤210 kg ≤220 kg ≤200 kg ≤200 kg ≤200 kg
Dimensões da câmara de esterilização 700 x 450 x 480 mm 925 x 450 x 480 mm 780 x 600 x 600 mm 1000 x 600 x 600 mm 1190 x 610 x 910 mm 1450 x 610 x 910 mm 1250 x 680 x 1180 mm 1450 x 680 x 1180 mm 1850 x 680 x 1180 mm
Dimensões externas 950 x 1120 x 1760 mm 1175 x 1120 x 1760 mm 1030 x 1300 x 1900 mm 1250 x 1300 x 1900 mm 1440 x 1310 x 1900 mm 1700 x 1310 x 1900 mm 1500 x 1440 x 1950 mm 1700 x 1440 x 1950 mm 2100 x 1440 x 1950 mm
Fonte de alimentação 380 VCA, 50 Hz, trifásico
Peso, porta única, porta dupla 700 kg, 750 kg 830 kg, 880 kg 980 kg, 1050 kg 1080 kg, 1150 kg 1150 kg, 1250 kg 1200 kg, 1300 kg 1380 kg, 1500 kg 1530 kg, 1650 kg 1680 kg, 1800 kg
Nota 1 Os modelos HA1-150, HA1-200, HA1-250 e HA1-360 estão equipados com rack de esterilização, outros modelos estão equipados com carrinho de esterilização e carrinho de transferência
Nota 2 No modelo, "D" significa porta única, "S" significa porta dupla e "M" significa vácuo pulsante
